GH系列液压隔膜计量泵的特征

偏心机构驱动，机构紧凑，设备安装空间小，独特蜗轮/蜗杆结构，保证机械驱动部件连续，平稳工作，蜗杆底部圆锥滚子轴确保传动机构大负荷下长期稳定运行，油浴润滑，只需定期更换润滑油，润滑系统无需专门维护，所有运动部件均为油浴滑寿命长，在停机或运行状态下均可流量调节，调节方式可选手动，电动，气动或调频

液力端
液压驱动隔膜，隔膜寿命更长高精度单向止回阀结构保证计量泵精确投加内置可调压力释放阀自动保护隔膜和泵头部件，免受超压损坏，PVC.PVDF.316SS,合金20，哈氏合金等多种材质泵头，适合各种材料，可选压力式隔膜检漏（就地、远程）报警

应用范围
污水废水处理、石油、化工、电厂、海水淡化反渗透系统、天然气、制药、造纸、食品、实验室。

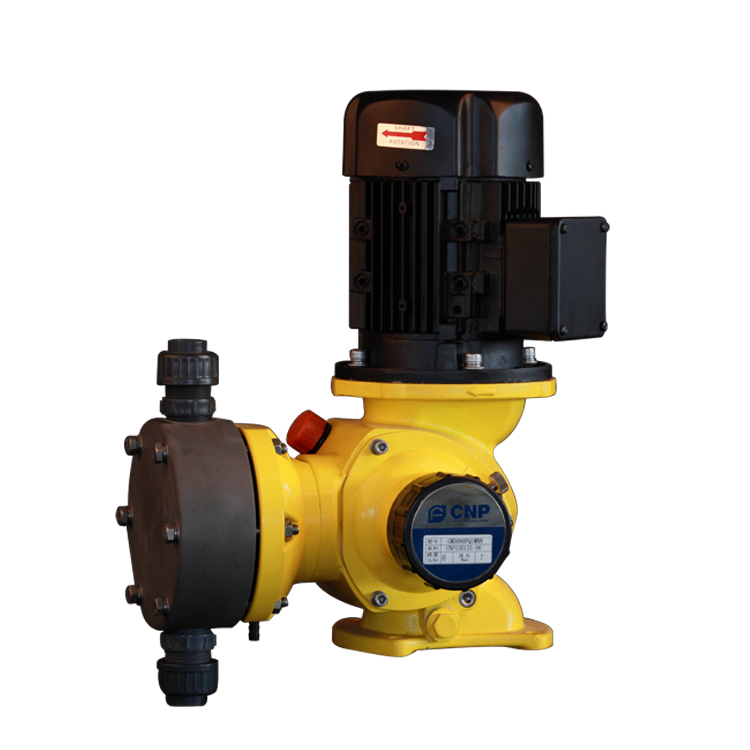

南方计量泵GH200BS4PMBN南方GH系列隔膜泵

GH系列液压隔膜计量泵，采用蜗轮、蜗杆传动柱塞，柱塞通过液压驱动隔膜可实现高压计量的需要。内置可调节压力释放阀自动保护隔膜和泵头部件，免受超压损坏。

性能及优点：
坚固耐用，维护成本低。
液压驱动隔膜，带隔膜护盘，隔膜寿命更长。
液力端多种材质可选，适合输送多种介质。
稳定精度±2%（调节比10%-100%）
在泵运行或停止状态均可调节流量。
设备安装空间小。
可选压力式双隔膜检漏报警，安全性更高。
材质 ：不锈钢，氟塑料 ，其他材料

技术参数
流量：15L/h～500L/h
最高排出压力40bar
功率：0.55kW～0.75kW
最大液体温度40℃，特种材料介质温度可达120℃
最大吸程3m水柱
最大吸入压力2bar

频率：50Hz/60Hz

南方计量泵GH200BS4PMBN南方GH系列隔膜泵

南方泵业计量泵计量常见故障分析
1）计量泵吸液不正常 旋转到冲程长度100%位置。这样可以使整套部件旋转至背板漏液排出孔与泵的底端对齐。在泵运行过程中调整液力端和隔膜至合适的位置。
  对反应时间来说，脉冲持续时间可能不足够长。相对于标准的脉冲宽度80msec，流量监视器脉冲宽度扩展可以被激活，增加脉冲宽度至300msec。 激活智能转换开关，取下固定电路板的护盖， 移走跳线X-1。这样就激活了扩展功能，在故障指示之前允许有更多的时间。
  计量泵安装自排气泵头，采用自灌式吸液。保持吸液管线尽可能短。
  2）拆换计量泵隔膜
  在拆去旧的隔膜时，常遇到麻烦。现在就就如何拆下旧的隔膜提供一些额外的建议。
  1. 在泵头松动之后，取下泵头之前，调节冲程长度到0%位置。可以保证电磁轴有足够的压力，保持其连接稳固，这样就可以旋下隔膜。
  2. 向外拉液力端使螺丝从插孔内脱离。抓住液体端逆时针旋转。稍有些阻力，可以旋下隔膜。
  3. 计量的化学药品可能在液力端结晶，致使单向阀阀球和阀座不能正常工作。
  4. 在计量泵的吸入端可能有气体泄漏。液力端吸入侧连接件可能缺少O型圈或吸入阀连接松动。
  3）用流量监视计量一种高粘度介质，在引液过程中收到了流量故障指示信号，怎么做可以解决这个问题?
  通过松开4个泵头螺丝，移动液力端。旋转冲程长度到0%并抓住液力端，然后从螺丝孔滑出 ，那么螺丝不与它们接触，但是还把持着背板和隔膜。然后逆时针旋转此部件，稍有些阻力，隔膜会从电磁轴松动下来。如果隔膜还没有松动，在隔膜和电磁轴的接触表面用些润滑油。放置几分钟后，用一塑胶小锤轻轻敲打隔膜。然后在按照以上描述再次进行。
  4）如何防止计量泵冲程定位马达烧毁?
1. 取下固定泵头的4个螺丝。螺丝位置在计量泵的背面。
2. 看是否安装了排泄管并且排泄阀闭合？在计量泵引液阶段排泄阀需要打开。注        意：并不是所有的计量泵都有排泄阀。
3. 在隔膜安装完毕、并且背板漏液排出孔置于垂直位置之后，安装泵头。确保吸       液阀与漏液排出孔对齐，液力端的螺丝与相应的4个孔对齐。
  5）液压计量泵流量变小或不准确？
  1.拧开三阀中的放气阀。
  2.通过补油阀充分补油。
